CUỘN KHÁNG
Việc sử dụng ngày càng tăng các thiết bị điện tử trong các nhà máy công nghiệp (như biến tần, khởi động mềm…) cũng như trong các tòa nhà thương mại (như máy tính, đèn LED…) làm tăng các dòng phi tuyến, từ đó làm tăng sóng hài trong hệ thống điện.

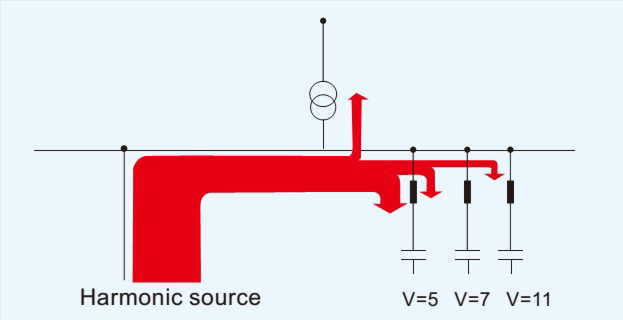

Tụ điện tạo ra mạch cộng hưởng với máy biến áp (với sóng hài 250Hz-500Hz) dẫn đến quá tải tụ và máy biến áp và làm méo dạng điện áp. Để tránh điều này, cần sử dụng cuộn kháng để lọc sóng hài.
Cuộn kháng được sử dụng để bảo vệ tụ điện trong hệ thống bù công suất phản kháng.
Việc mắc nối tiếp cuộn kháng với tụ điện làm lệch tần số cộng hưởng giữa tụ với máy biến áp.
Cuộn kháng GMKPr của Franke sử dụng dây đồng. Cách điện sử dụng băng 2 lớp, hút chân không, tẩm keo polyeste và sấy trong lò ổn nhiệt. Các tấm lõi từ được gông chặt và ép sát vào nhau bằng máy chuyên dụng vì vậy giảm được tổn thất lõi từ và giảm tiếng ồn.
THÔNG SỐ KỸ THUẬT CUỘN KHÁNG
| Điện áp làm việc | Un | 400V, 50Hz |
| Sai số cảm kháng | Ln | + 3% |
| Cấp cách điện | Utc | 3kV, Cực-Lõi từ |
| Nhiệt độ môi trường làm việc | oC | T40/B |
| Hệ số p | % | 7 |
| Làm mát | Tự nhiên | |
| Lắp đặt | Lắp đặt đứng | |
| Độ cao lắp đặt | Thông thường 2000m (Max. 3000m so với mực nước biển) | |
| Bảo vệ | Bảo vệ quá nhiệt, tiếp điểm báo ở 120 oC | |
| Cấp bảo vệ | IP00 | |
| Cực đấu nối | Đầu cốt | |
| Tiêu chuẩn chế tạo | IEC76, VDE0550/0532 |
